智能用電管理系統包括用電計量終端、數據采集器和PC系統軟件。用電計量裝置即具有RS485接口的標準智能電表或模塊式電能表。數據采集裝置負責采集電表數據，每個采集裝置可帶128只電表，數據采集裝置具有RS485、TCP/IP標準網絡接口。PC系統軟件用來收集數據和數據的統計分析。
用電計量終端有多種模式：具有RS485接口的標準電能表，帶有液晶顯示，雙回路智能電表，四回路智能電表。標準電能表帶液晶顯示模塊，可顯示總用電量、已用電量和剩余電量，主要用于分布式安裝；模塊式表主要用于大規模集中安裝的模式，擯棄了原集中式計量柜內部結構復雜、故障點多、維護難度大的缺點。
電表自帶CPU，獨立實現所有用電管理功能，安裝簡單，容易維護，是替代原集中式控電柜的新一代學生公寓用電管理設備。
本智能控電系統除了達到本身管理控制功能外，還能與校園一卡通系統通過接口實現無縫連接，實現學生自助繳費，一卡通中心實時監控，達到電控系統無人值守又安全穩定運行。本方案主要是面向學校、企業樓宇用電計量集中采集應用，樓宇內部采用RS485通訊模式，樓宇間遠程通訊信道采用TCP/IP。

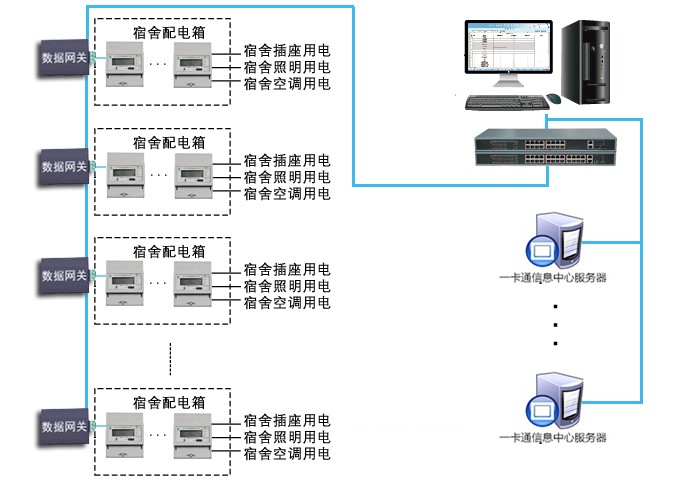

一、高校宿舍智能用電管理系統圖

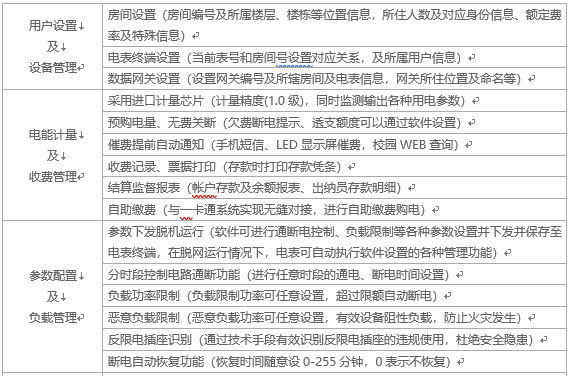

二、系統功能
三、智能電表特性
1.正反向有功電能高精度計量。
2.主要元器件采用高質量的、專為電子式電能表設計的專用元器件。
3.顯示采用具有寬視角、高對比度的LCD顯示屏。可顯示：剩余電量、總用電量、已購電量的功能，方便學生查看并掌握用電情況；
5.具有電壓、電流、功率、功率因數等測量功能。
6.電表自身具備數據存儲功能，當與管理計算機通訊后立即上傳電能采集數據；支持RS-485通訊協議。
7.具有日歷、時鐘，在24h內可以任意編程8個時段控制拉合閘
8.電表能獨立工作并同時具有惡意負載的識別功能，能對30W以上甚至更小的阻性負載進行有效識別，而不影響其他電器的正常使用，為杜絕安全隱患提供了可靠保證；
9.采用導軌式安裝，安裝便捷，體積輕巧。

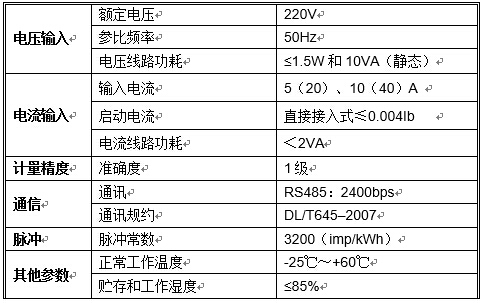

技術參數：

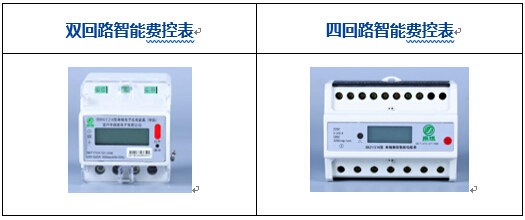

四、智能電表選型

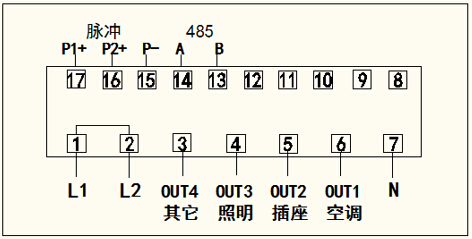

四回路電能表端子接線圖

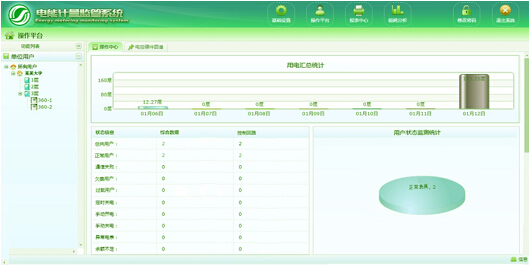

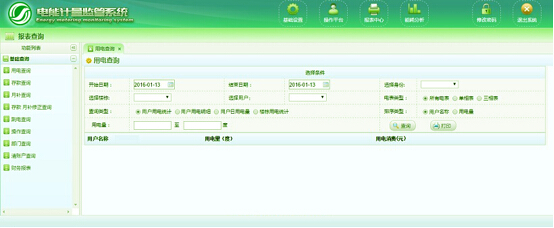

五、軟件界面
