產品參數
|
電壓輸入
|
額定電壓
|
3×220/380V；3*100V;3*57.7/100V
|
|
參比頻率
|
50Hz
|
|
|
電壓線路功耗
|
≤1.5W和5VA（靜態）
|
|
|
電流輸入
|
輸入電流
|
3×1.5（6）A、3×5（20）A、3×10（40）A、3×5（60）A、3×20（80）A
|
|
起動電流
|
有功0.002In (1級) 無功0.003In (2級)
|
|
|
電流線路功耗
|
＜2VA
|
|
|
計量精度
|
有功
|
1級
|
|
無功
|
2級
|
|
|
日計時誤差
|
0.5秒/天
|
|
|
通信
|
通訊
|
RS485：1200/2400/4800/9600bps
紅外：1200bps
載波：9600bps
|
|
通訊規約
|
DL/T645–2007，modbus
|
|
|
脈沖
|
脈沖常數
|
6400、400、240（imp/kWh）
|
|
其他參數
|
正常工作溫度
|
-25℃～+60℃
|
|
貯存和工作濕度
|
≤85%
|
|
|
電池容量
|
≥1200mAh
|
|
|
費率時段
|
費率數
|
4
|
|
時段數
|
12
|
產品功能
1. 采用專用計量芯片，計量雙向有功和四象限無功電能。
2. 主要器件采用高質量的、專為電能表設計的專用元件。
3. 顯示采用帶背光的大屏幕LCD顯示器。
4. RS485通信接口采用獨立電源供電，并具有防靜電和浪涌保護電路。
5. 采用高穩定、低功耗、具有實時溫度補償?shù)某呔葘?shí)時時鐘，可以確保自然環境下一年內實時時鐘誤差小于2分鐘。
6. 顯示信息：當月和上月月度累計用電量、各費率累計電能量示值和總累計電能量示值、當月日期時間、報警代碼或提示、通信狀態提示、電能表的表號等。
7. 費控方式：虛擬介質。
8. 主要功能：電能計量、遠程費控功能、顯示功能、時鐘時段及費率功能、校時、測量及監測、事件記錄、凍結、停電抄表、數據儲存、清零、通信、脈沖輸出、負荷控制、參數設置、安全認證等。
9. 通訊方式：RS485、紅外（標配）、電力線載波。
10. 外殼采用模塊化設計，結構牢固、阻燃、抗老化、密封性能好，功能可擴展。

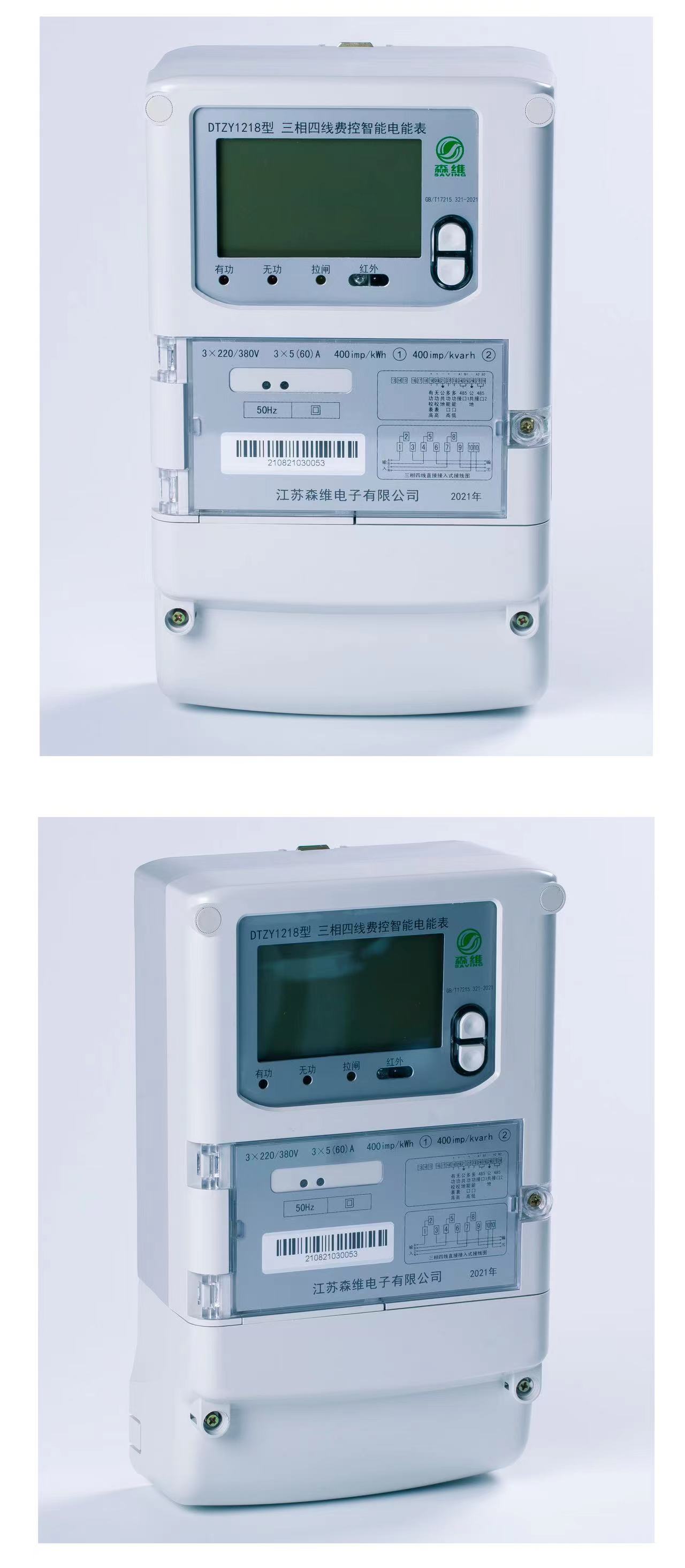

產品圖片
產品安裝

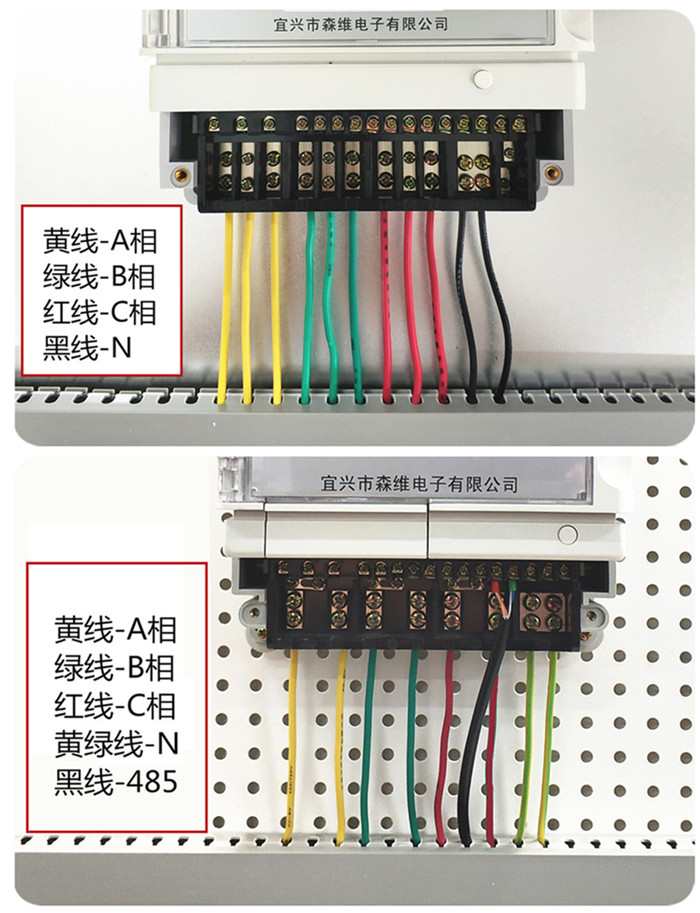

安裝接線： 將電表固定定到儀表箱，接口接線圖要求接好，最好用銅線或銅接線頭接入。
端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
