技術參數
|
電壓輸入
|
額定電壓
|
220V
|
|
參比頻率
|
50Hz
|
|
|
電壓線路功耗
|
≤1.5W和10VA（靜態）
|
|
|
電流輸入
|
輸入電流
|
5（20）A、5（60）A、10（40）A、15（60）A
|
|
起動電流
|
直接接入式≤0.004Ib
|
|
|
電流線路功耗
|
＜1VA
|
|
|
計量精度
|
準確度
|
1級
|
|
通信
|
通訊
|
RS485：1200/2400/4800/9600bps
|
|
通訊規約
|
DL/T645–2007
|
|
|
脈沖
|
脈沖常數
|
1600（imp/kWh）
|
|
其他參數
|
正常工作溫度
|
-25℃～+60℃
|
|
貯存和工作濕度
|
≤85%
|
產品功能
1. 采用高精度、高靈敏、高穩定、寬量程、低功耗專用計量芯片。
2. 主要元器件采用高質量的、專為電子式電能表設計的專用元器件。
3. 電流采用回路采用高穩定、寬量程的錳銅分流器。
4. 顯示采用具有寬視角、高對比度的LCD顯示屏。
5. 主要功能：計量功能、通斷功能、顯示功能、報警提醒和自動斷電功能、售電功能、脈沖輸出等。
6. 采用標準IC卡作為電量傳遞介質，一表一卡，數據經過加密運算，安全性好。
7. 結構牢固、阻燃、抗老化、密封性能好。表殼結構尺寸統一簡潔、精致、安裝方便。

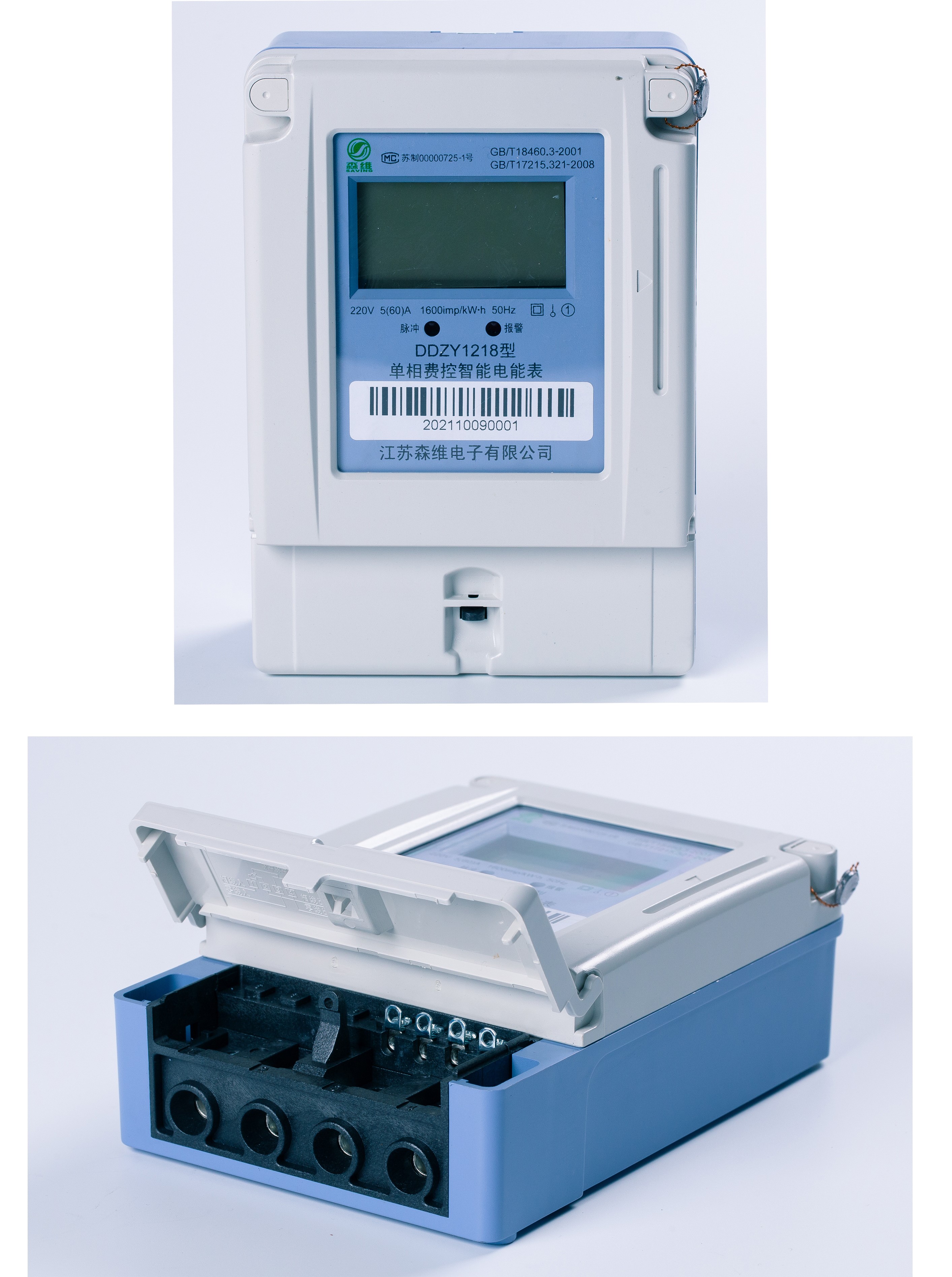

產品圖片
產品安裝
安裝接線： 將電表固定定到儀表箱，接口按圖上要求接好，最好用銅線或銅接線頭接入。
端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
