一.功能描述
1 電能計量功能
|
名 稱 |
具體內容 |
|
組合有功電能 |
當前總、各費率電能 |
|
正向有功電能 |
當前總、各費率電能 |
|
反向有功電能 |
當前總、各費率電能 |
|
分相有功電能 |
當前A、B、C相正、反有功電能 |
|
組合無功1電能 |
當前總、各費率電能 |
|
組合無功2電能 |
當前總、各費率電能 |
2 測量功能
|
名 稱 |
具體內容 |
|
電流有效值 |
當前A、B、C |
|
電壓有效值 |
當前A、B、C |
|
瞬時功率 |
當前A、B、C、總 |
|
功率因數 |
當前A、B、C、總 |
|
最大需量 |
當前A、B、C、總 |
|
有功功率 |
當前A、B、C、總 |
|
無功功率 |
當前A、B、C、總 |
|
電網頻率 |
當前A、B、C |
|
電壓諧波含量 |
當前A、B、C |
|
電流諧波含量 |
當前A、B、C |
3 費率、時段功能
具有兩套費率時段表，可在約定的時刻自動轉換；每套時段表表支持4個費率、8個時段。
具有日歷、時鐘，全年可設置2個時區，在24h內可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。
支持通過紅外、RS485通信接口修改時區表、時段表，并具有防止非授權人操作的安全措施。
二.技術參數
|
電壓輸入 |
額定電壓 |
3*220/380V |
|
參比頻率 |
50Hz |
|
|
電壓線路功耗 |
≤ 2W和5VA（靜態） |
|
|
電流輸入 |
輸入電流 |
5A |
|
啟動電流 |
0.002In (1級) |
|
|
電流線路功耗 |
＜2VA |
|
|
計量精度 |
有功 |
1級 |
|
無功 |
2級 |
|
|
測量性能 |
功率 |
±1% |
|
有效值 |
±1% |
|
|
溫度 |
±3℃ |
|
|
時鐘精度 |
0.5秒/天 |
|
|
通信 |
通訊 |
RS485：1200/2400/4800/9600bps |
|
通訊規約 |
DL/T645–2007或MODEBUS |
|
|
脈沖 |
脈沖常數 |
6400imp/kWh |
三.外形及安裝

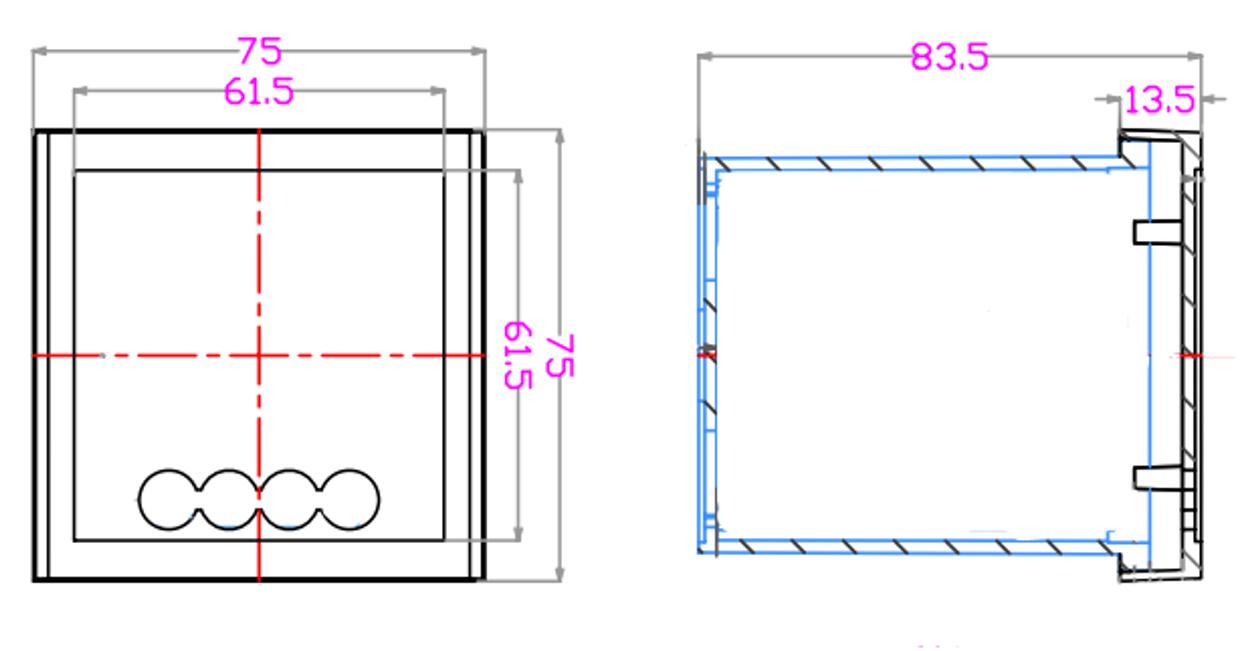

1 外形圖
75*75*83.5mm

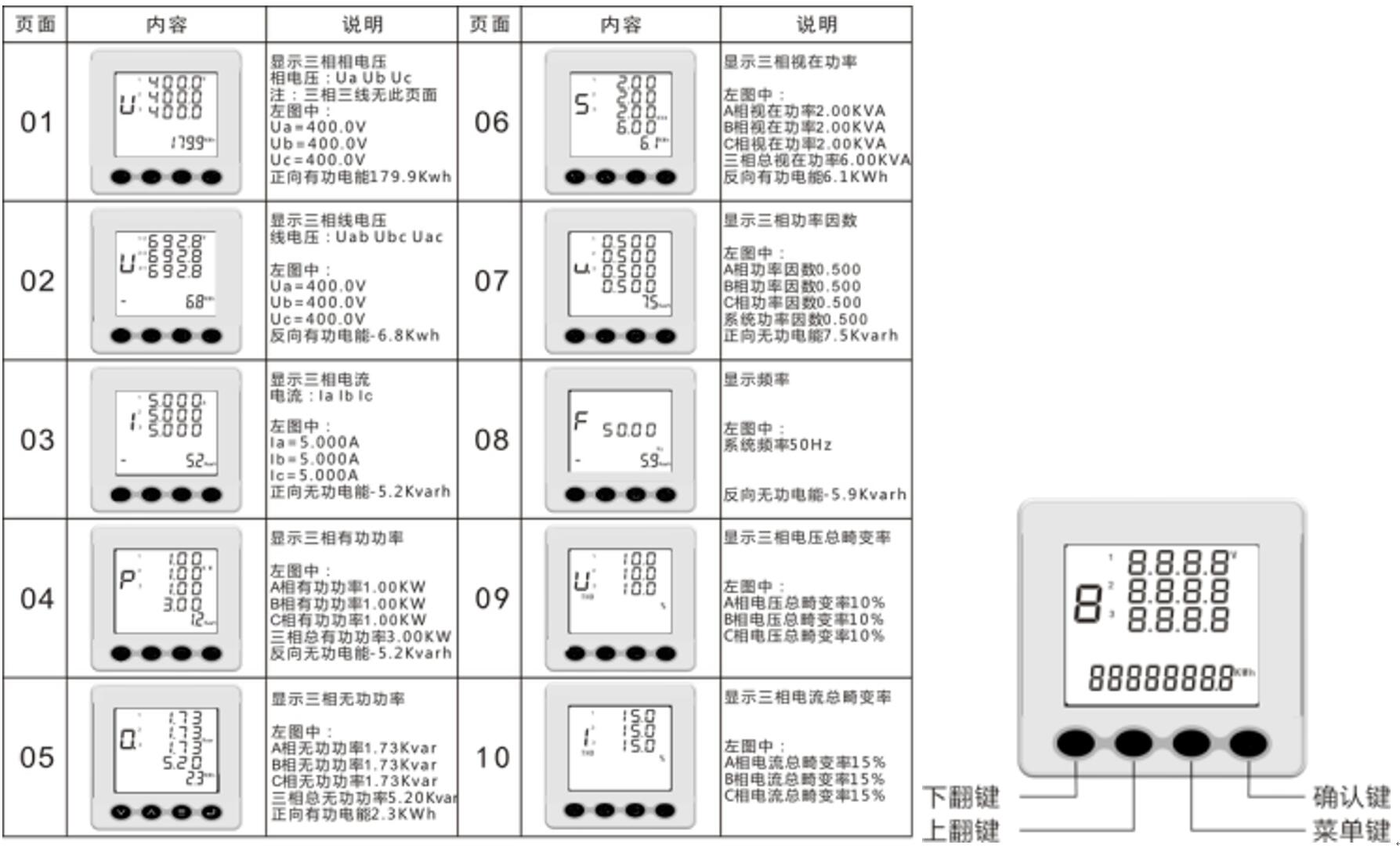

2.顯示說明

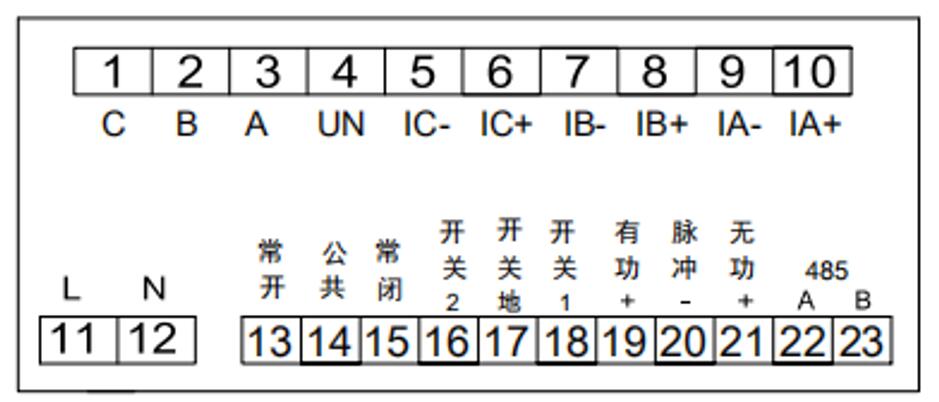

3.接口說明
|
A |
A相電壓接口 |
常開 |
跳閘前常開狀態接口 |
|
B |
B相電壓接口 |
常閉 |
常閉狀態接口 |
|
C |
C相電壓接口 |
公共 |
跳閘公共端 |
|
UN |
N接口 |
開關2 |
開關量2 |
|
IA+ |
A相電流采樣+接口 |
開關地 |
開關量公共地 |
|
IA- |
A相電流采樣-接口 |
開關1 |
開關量1 |
|
IB+ |
B相電流采樣+接口 |
有功 |
有功脈沖信號接口 |
|
IB- |
B相電流采樣-接口 |
脈沖- |
有功，無功脈沖信號公共地接口 |
|
IC+ |
C相電流采樣+接口 |
無功 |
無功脈沖信號接口（無） |
|
IC- |
C相電流采樣-接口 |
485 A |
485 A 信號接口 |
|
L |
220V電壓接口 |
485 B |
485 B 信號接口 |
|
N |
N接口 |
開關地 |
開關量公共地 |
4.安裝說明
安裝接線： 將嵌入式表接口按接線圖要求接好固定定到儀表箱，最好用銅線或銅接線頭接入。
