產品功能：
1. 采用專用計量芯片，計量雙向有功和四象限無功電能。
2. 主要器件采用高質量的、專為電能表設計的專用元件。
3. 顯示采用大屏幕LCD顯示器。
4. RS485通信接口采用獨立電源供電，并具有防靜電和浪涌保護電路。
5. 顯示信息：當月和上月月度累計用電量、總累計電能量示值、報警代碼或提示、通信狀態提示、電能表的表號等。
6. 主要功能：電能計量、顯示功能、測量及監測、數據儲存、清零、通信、脈沖輸出、參數設置等。
7. 外殼采用模塊化設計，結構牢固、阻燃、抗老化、密封性能好，功能可擴展。
技術參數：
|
電壓輸入 |
額定電壓 |
3×220/380V |
|
參比頻率 |
50Hz |
|
|
電壓線路功耗 |
≤1.5W和5VA（靜態） |
|
|
電流輸入 |
輸入電流 |
3×1.5（6）A、3×5（20）A、3×5（60）A、3×/20（80）A |
|
起動電流 |
≤0.004Ib(1級) |
|
|
電流線路功耗 |
＜2VA |
|
|
計量精度 |
有功 |
1級 |
|
無功 |
2級 |
|
|
日計時誤差 |
0.5秒/天 |
|
|
通信 |
通訊 |
RS485：2400bps 紅外：1200bps |
|
通訊規約 |
DL/T645–2007 |
|
|
脈沖 |
脈沖常數 |
6400、400（imp/kWh） |
|
其他參數 |
正常工作溫度 |
-25℃～+60℃ |
|
貯存和工作濕度 |
≤85% |
|
|
電池容量 |
≥1200mAh |

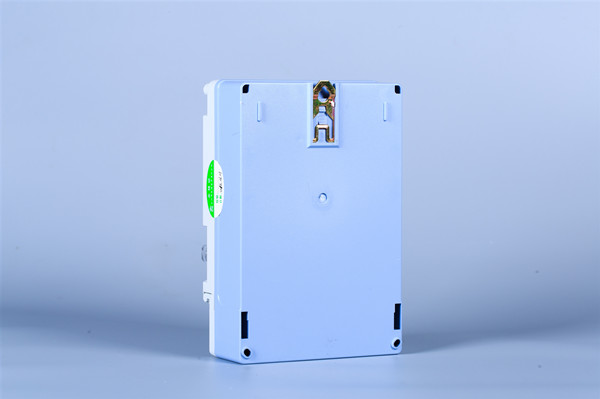

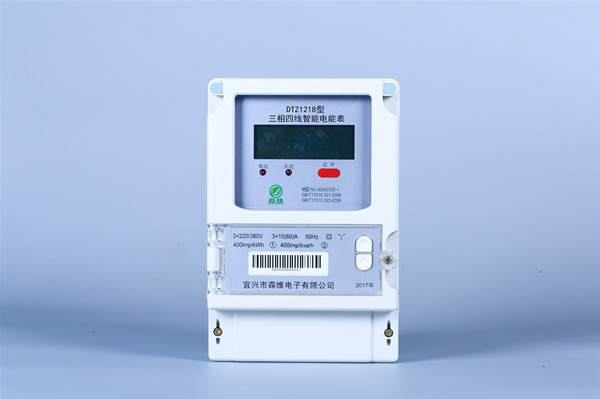

產品圖片
安裝說明

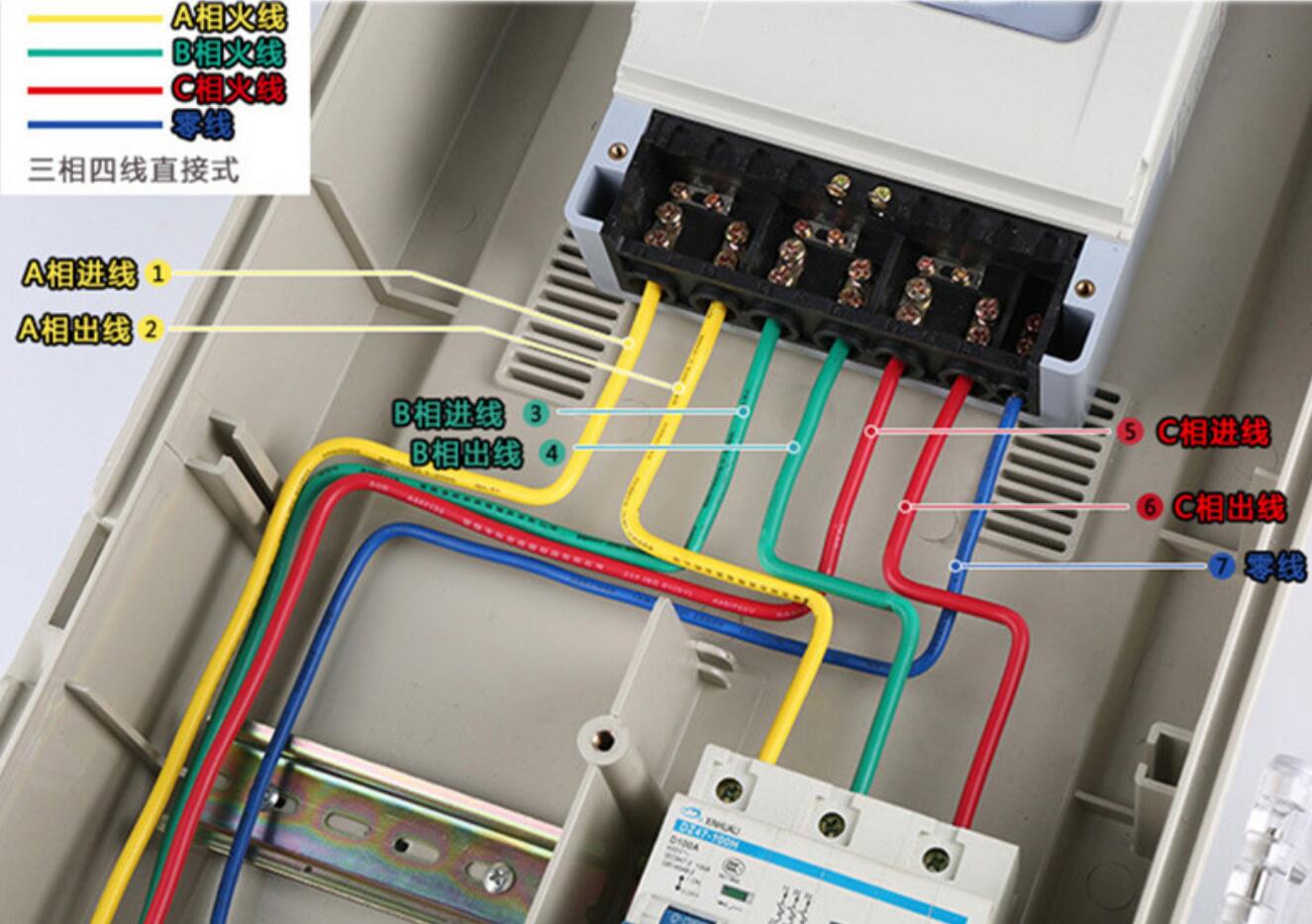

安裝接線： 將電表固定定到儀表箱，接口按圖上要求接好，最好用銅線或銅接線頭接入。端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
