技術參數
|
電壓輸入
|
額定電壓
|
3×220/380V
|
|
參比頻率
|
50Hz
|
|
|
電壓線路功耗
|
≤1.5W和5VA（靜態）
|
|
|
電流輸入
|
輸入電流
|
3×1.5（6）A、3×5（20）A、3×10（40）A、3×5（60）A、3×20（80）A、3×10（100）A
|
|
起動電流
|
≤0.004Ib
|
|
|
電流線路功耗
|
＜2VA
|
|
|
計量精度
|
有功
|
1級
|
|
無功
|
2級
|
|
|
日計時誤差
|
0.5秒/天
|
|
|
通信
|
通訊
|
RS485：1200/2400/4800/9600bps
紅外：1200bps
|
|
通訊規約
|
DL/T645–2007，modbus
|
|
|
脈沖
|
脈沖常數
|
6400、400（imp/kWh）
|
|
其他參數
|
正常工作溫度
|
-25℃～+60℃
|
|
貯存和工作濕度
|
≤85%
|
|
|
電池容量
|
≥1200mAh
|
產品功能
1. 正反向有功/無功電能高精度計量。
2. 主要元器件采用高質量的、專為電子式電能表設計的專用元器件。
3. 顯示采用具有寬視角、高對比度的LCD顯示屏。
4. 具有電壓、電流、功率、功率因數等測量功能。
5. 支持RS-485通訊協議，modbus協議
6. 采用導軌式安裝，安裝便捷，體積輕巧。
7. 本產品適用于各種大型的充電設備的直流樁（計量時需裝置將直流轉換為交流），如大功率充電樁、公交車充電設施等。更使用于小型充電樁。

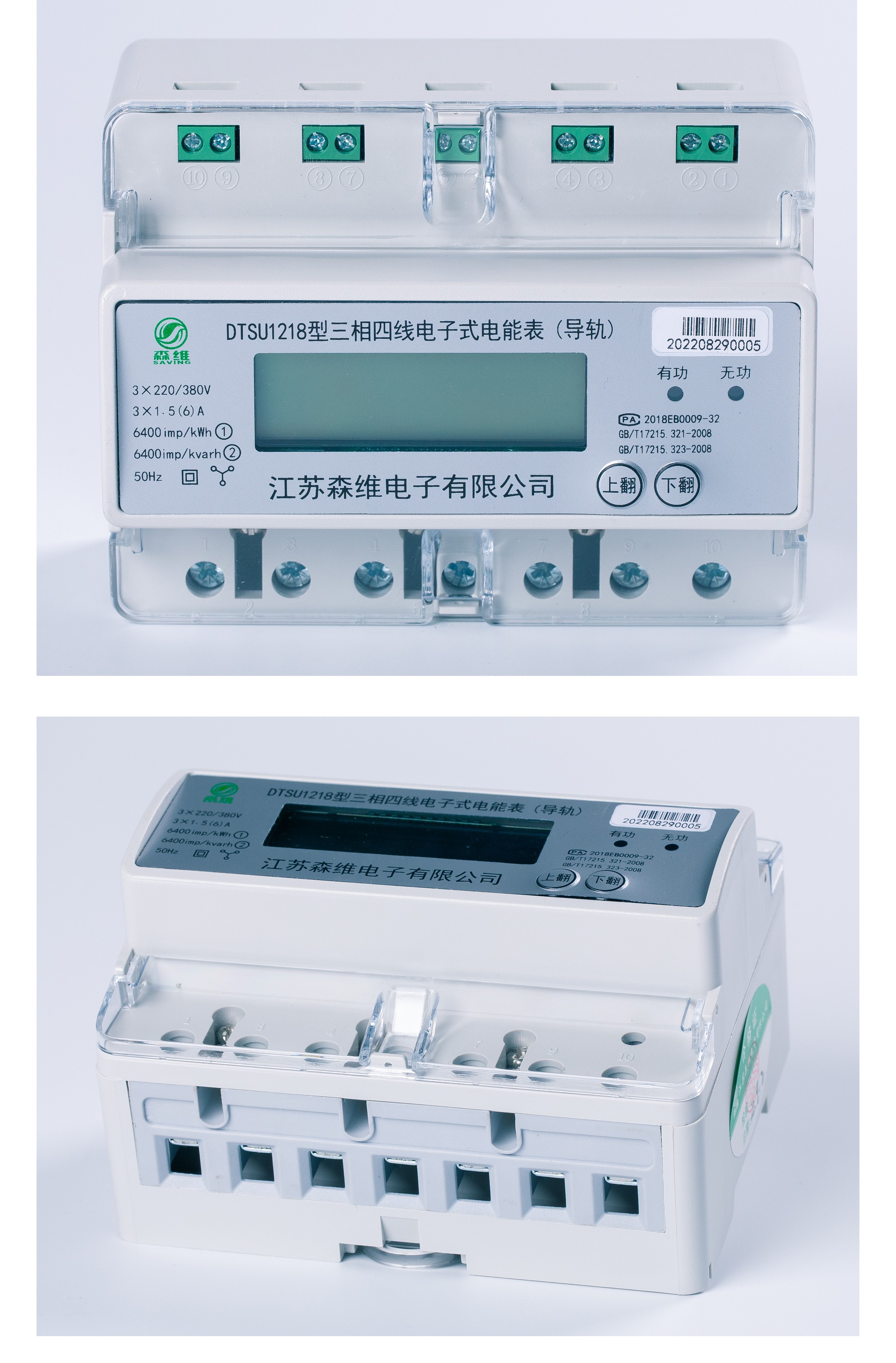

產品圖片
產品安裝

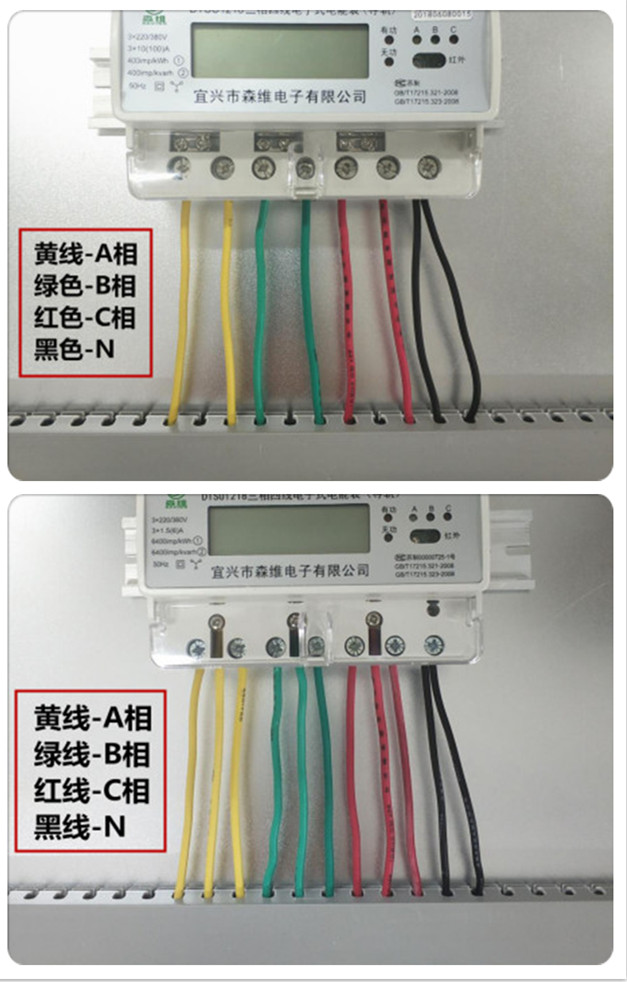

安裝接線： 將電表固定到導軌上，接口按接線圖要求接好，最好用銅線或銅接線頭接入。
端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
